Proces proizvodnje prefabrikovanih elemenata

Prefabrikovani elementi (PREFABRIKATI) mogu biti 2D prefabrikati i 3D prefabrikati.

2D prefabrikati su ravanski paneli i dele se na:

Zidove
Međuspratne konstrukcije
Krovne konstrukcije

Zidovi

Zidovi se prefabrikuju u proizvodnom pogonu kao „krupni kompozitni paneli“ i podrazumevaju konstrukciju zida, koja je od LGS (light gauge steel) profila, koji se ispunjavaju termoizolacijom i obostrano oblažu raznim vrstama i kombinacijama obloga, koje obezbeđuju zahtevane uslove za dati zid, kao što su koeficijent prolaza toplote, akustička zaštita, protivpožarna zaštita itd. Materijali ispuna i obloga su atestirani materijali, kontrolisanog kvaliteta.

Neki od mogućih preseka kompozitnog zida sa LGS konstrukcijom:

Fasadni zid sa „kontaktnom fasadom“ – DEMIT fasada

1. završni sloj fasade
2. malter
3. mrežica
4. stiropor EPS
5. lepak za EPS
6. OSB 3 ploča
7. LGS nosiva konstrukcija – frame
8. mineralna vuna
9. parna brana
10. OSB 3 ploča
11. gips – kartonska ploča

Fasadni zid sa „kontaktnom fasadom“ – DEMIT fasada (sa prostorom za instalaciju)

1. završni sloj fasade
2. mrežica i malter
3. stiropor EPS
4. lepak za EPS
5. OSB 3 ploča
6. LGS nosiva konstrukcija – frame
7. mineralna vuna
8. parna brana
9. OSB 3 ploča
10. podkonstrukcija
11. prostor za instalaciju
12. Farmacell ploča

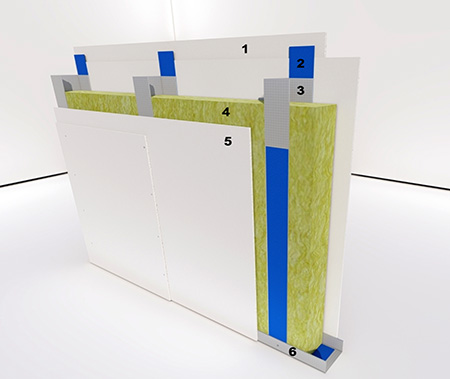

Pregradni zid – sa zvučnom zaštitnom trakom na LGS profilu

1. 2 gips – kartonske ploče
2. zvučna zaštitna traka
3. LGS nosiva konstrukcija – frame
4. mineralna vuna
5. 2 gips – kartonske ploče

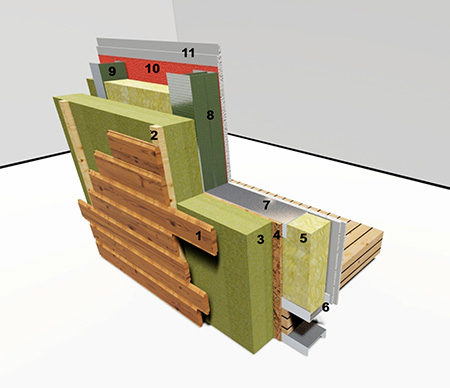

„Ventilisana fasada“ – fasadna opeka

1. fasadna opeka
2. pod-konstrukcija
3. držači
4. kamena vuna
5. OSB 3 ploča
6. LGS konstrukcija
7. LGS ojačanje
8. LGS podni nosač
9. mineralna vuna
10. LGS frame
11. parna brana
12. Farmacell ploča

„Fasada sa listelama“

1. fasadne listele
2. malter
3. kamena vuna
4. pod-konstrukcija
5. OSB ploča
6. LGS konstrukcija
7. LGS podni nosač
8. mineralna vuna
9. LGS ojačanje
10. LGS frame
11. parna brana
12. Farmacell ploča

„Ventilisana fasada“ – HPL fasada ili ALU BOND

1. ALU BOND (ili HPL)
2. pod – konstrukcija
3. LGS podni nosač
4. kamena vuna
5. OSB ploča
6. mineralna vuna
7. LGS konstrukcija
8. LGS ojačanje
9. LGS konstrukcija
10. LGS frame
11. parna brana
12. Farmacell ploča

„Ventilisana fasada“ – WPC ili drvena fasada

1. WPC fasadne ploča ili drvena fasada
2. pod – konstrukcija
3. kamena vuna
4. OSB ploča
5. mineralna vuna
6. LGS podni nosač
7. LGS konstrukcija
8. LGS ojačanje
9. LGS frame
10. parna brana
11. Farmacell ploča

Stepen prefabrikacije zidnog 2D prefabrikata podrazumeva kompletno urađen zid, sa sve ugrađenom unutrašnjom ili spoljnom stolarijom i provučenim bužirima i doznama za elektroinstalacije. Nakon montaže zida na gradilištu, radovi koji su preostali su dorada spojeva, provlačenje provodnika kroz bužire, završna ruka gletovanja i bojenja sa unutrašnje strane, kao i fasadni nanos sa spoljne strane, ukoliko je u pitanju kontaktna fasada.

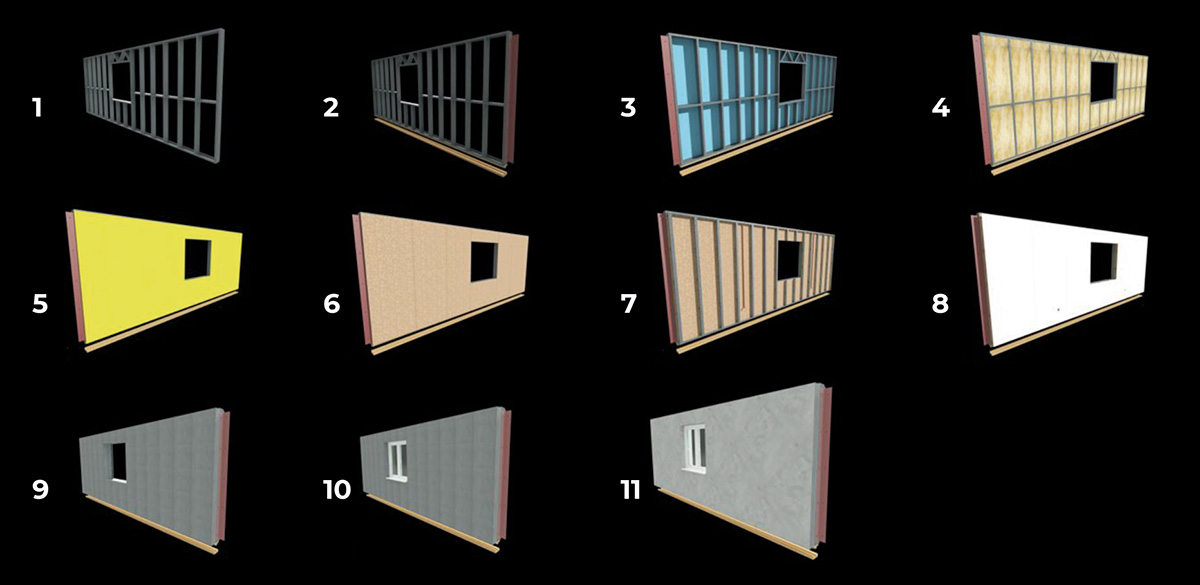

Zidni panel – primer (faze izrade)

1. LGS konstrukcija
2. Sistemi fiksiranja
3. Vetrobarijera
4. Mineralna vuna
5. Parna brana
6. OSB ploča
7. Instalacije – podkonstrukcija
8. Gips karton ploča
9. Neopor – spoljna izolacija
10. Spoljna stolarija
11. Mrežica i lepak

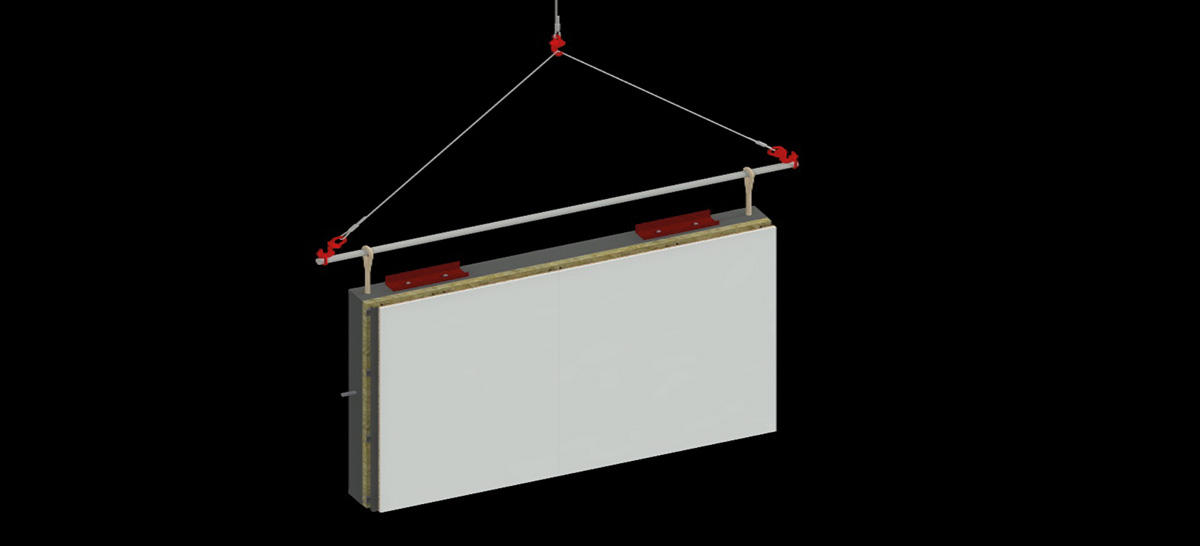

Montaža zidnih panela

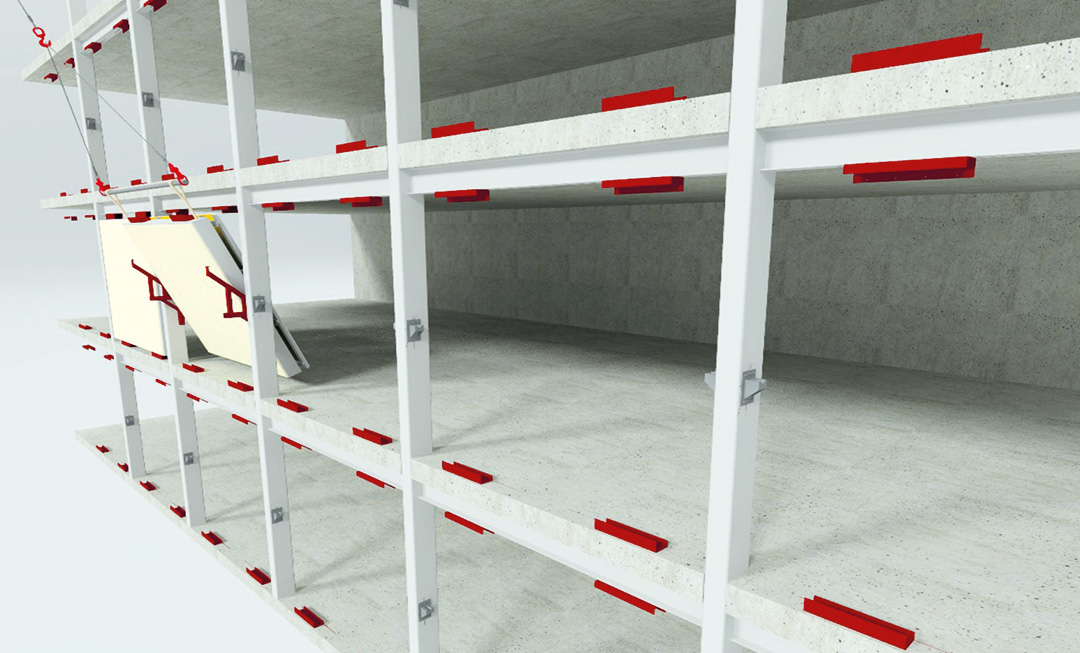

Kod proizvodnje prefabrikovanih zidova je moguće da se gotovi zidovi „specijalnom montažom“ montiraju na skeletnu konstrukciju objekata – kao što je prikazano na narednoj slici:

Međuspratne konstrukcije:

Međuspratne konstrukcije su 2D prefabrikati, koji se u zavisnosti od raspona, kao i zahteva u smislu vrste podne ploče mogu raditi na više različitih načina. Konstruktivno, kod malih raspona može se raditi kao sistem LGS konstrukcije koju čine C nosači, kao udvojeni C nosači (back to back) ili kao rešetkasti nosači.

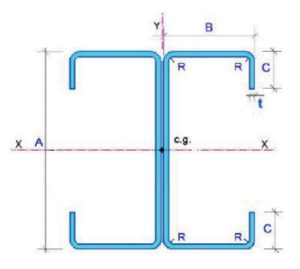

Back to back C section

Debljina, kvalitet lima u smislu cinkaže i zatezne čvrstoće određuje se statičkim proračunom.

Podna ploča panela međuspratne konstrukcije, može da bude drvena (OSB ploča), drvocementna, laki beton kao i betonska, betonirana na licu mesta.

Stepen prefabrikacije međuspratne konstrukcije podrazumeva izradu konstruktivnog panela, podne ploče i ispune od mineralne vune. Spušteni plafon ispod međuspratne konstrukcije, uglavnom se radi na licu mesta, zbog mogućnosti fiksiranja međuspratne konstrukcije za zidove, kao i plafonskog razvoda elektroinstalacija. Takođe podna obloga iznad međuspratne konstrukcije se uglavnom radi na licu mesta.

Krovne konstrukcije:

Kod ravnih krovova krovni paneli se rade isto kao međuspratne konstrukcije, s tim što se preko LGS konstrukcije postavljaju konusne letve, koje obezbeđuju projektovani pad ravnog krova.

Stepen prefabrikacije panela ravnog krova („slagani krov“) podrazumeva izradu konstruktivnog panela, postavljanje parne brane, ispune termoizolacijom, letava za pad, ploče, geotekstila i krovne membrane (PVC, TPO, EPDM..). Na licu mesta se vrši međusobno varenje krovne membrane, na sastavima panela. „Slagani krov“ je moguće raditi i sa TR limom.

Kod kosih krovova, koji se pokrivaju tradicionalnim krovnim pokrivnim materijalom, kao što je npr. crep, rade se takođe krovni paneli.

Stepen prefabrikacije panela podrazumeva LGS konstruktivni panel, parnu branu, ispunu termoizolacijom, podaščavanje šper pločom, PPVN folija, podužna i poprečna letva. Pokrivanje crepom se vrši na objektu.

Panel krovne konstrukcije – primer (faze izrade)

Montaža krovne konstrukcije sa sintetičkom krovnom membranom

1. LGS konstrukcija
2. Parna brana
3. Mineralna vuna
4. Štafne za pod
5. Dodatna vuna
6. Šper ploča
7. Geotekstil
8. Krovna membrana

Princip eksterne montage

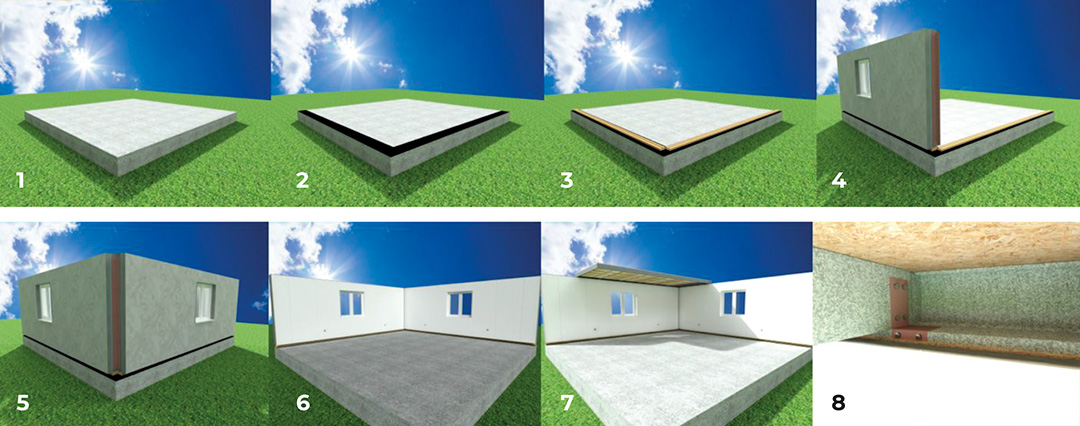

Finalna montaža 2D prefabrikata na gradilištu

1. Betonski temelj
2. Hidroizolacija
3. Temeljna štafna za fiksiranje
4. Postavljanje zida
5. Postavljanje susednog panela zida
6. Pogled iznutra
7. Postavljanje panela međuspratne
8. Veza međuspratne i zida

Montaža i završni radovi

Proizvodnja u fabrici se bazira na prefabrikovanoj proizvodnoj jedinici – KOMPOZITNI PANEL za spoljne fasadne zidove i unutrašnje pregradne zidove, međuspratnu konstrukciju i krovnu konstrukciju. Izgled panela i način ugradnje je već prezentovan u prethodnom poglavlju.

NAPOMENA:
Proizvedeni montažni objekti su bez završnih fit – out radova – objekat se motira u „sivoj fazi“.
Izrada temelja se posebno obračunava (u Srbiji mi radimo i temelje “na licu mesta” dok u inostranstvu temelj radi Investitor prema našim proračunima I uputstvima).
Spoljna i unutrašnja stolarija (srednjeg kvaliteta) su uračunate u cenu fasadnih i pregradnih zidova (po izboru investitora može da se radi i kvalitenija stolarija drvo/aluminijum koja se posebno obračunava).
U zidovima su razvučeni samo bužiri bez kablova i galanterije koji se rade na licu mesta i posebno obračunavaju – galanteriju bira Investitor.
U kalkulaciju proizvodnih troškova nisu obračunate keramičke pločice i sanitarija koju bira Investitor.
U međuspratnoj konstrukciji nisu uračunati završni podovi (parket..) koje bira Investitor i posebno se obračunavaju.
Završni radovi gletovanje i krečenje nisu uračunati – rade se na licu mesta i posebno se obračunavaju.
Grejanje i klimatizacije (HVAC) nije uračunato u cenu.
Cene transporta i montaže se posebno obračunavaju u zavisnosti regiona gde se montira objekat.
